Ako správne určiť polaritu autobatérie?
V praxi sa najčastejšie stretávame s dvoma typmi polarity batérií - Pravou (Polarita 0) a Ľavou (Polarita 1).

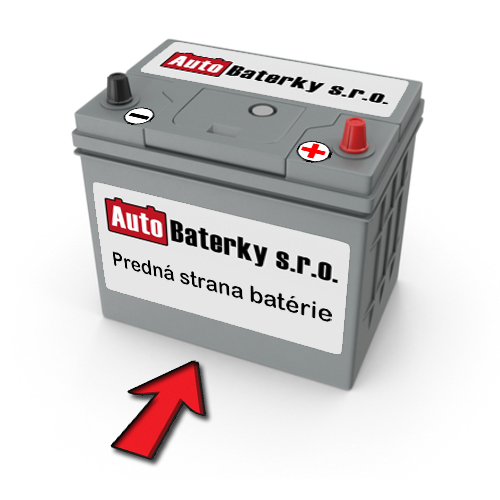

Tento obrázok nám pomôže pochopiť, ako jednoducho a správne identifikovať polaritu autobatérie.
Začneme tým, že batériu umiestnime pred seba a to tak, aby oba póly boli na tej strane batérie ktorá je najbližšie k nám - tak ako na obrázku vyššie.
Ďalej je potrebné zistiť, na ktorej strane sa nachádza plus (+) pól. V tomto prípade je plus (+) pól na pravej strane, čo znamená, že batéria má pravú polaritu.
Ak by bol plus (+) pól na ľavej strane, znamenalo by to, že batéria má ľavú polaritu.
Typy kontaktov
V závislosti od účelu použitia môžu byť batérie vybavené rôznymi typmi kontaktných plôch, pričom pri autobatériách sú v našich končinách bežné najmä typy "Terminal 1" a "Terminal 3".
Terminal 1

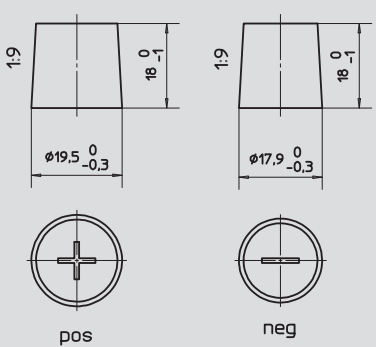

V našich končinách sa najčastejšie vyskytuje kontakt typu "Terminal 1", ktorý je zobrazený na podrobnom technickom nákrese vyššie.
Tento typ pólov je typický pre drtivú väčšinu batérií DIN ( Deutsches Institutfür Normung - Nemecká priemyselná norma ), ktoré sa často laicky označujú aj ako "európske".
Nájdeme ich najmä na batériách automobilov európskych značiek ako sú napr. Škoda, Audi, VW, Seat, Porsche, Land Rover a ďalšie.
Terminal 3

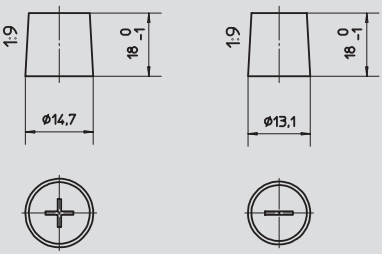

Druhý v našom regióne najvyužívanejší typ kontaktu je "Terminal 3", ktorý je znázornený na detailnom technickom nákrese vyššie.
Tento typ pólov sa vyskytuje najmä na batériách JIS ( Japanese Industrial Standard - Japonská priemyselná norma ), ktoré sa zvyknú označovať ako "ázijské".
Stretneme sa s nimi najmä na batériách automobilov ázijských značiek ako sú napr. Honda, Suzuki , Deawoo, Mitsubishi, Mazda, Kia, Hyundai a daľšie.
Rozdiel medzi "Terminal 1" a "Terminal 3" spočíva v ich priemere, "Terminal 1" je hrubší v porovnaní s "Terminal 3", ktorý je tenší. Presné hodnoty sú uvedené na technických nákresoch vyššie.

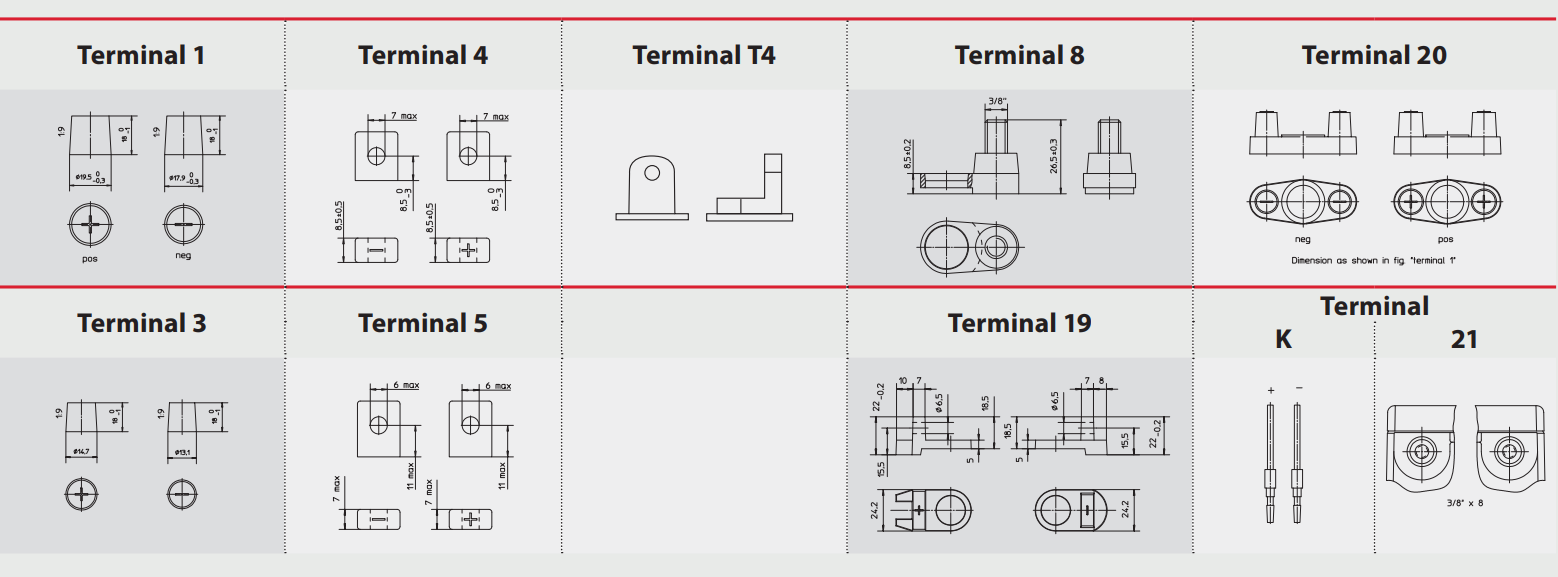

Daľšie bežné typy kontaktov
Typy uchytenia

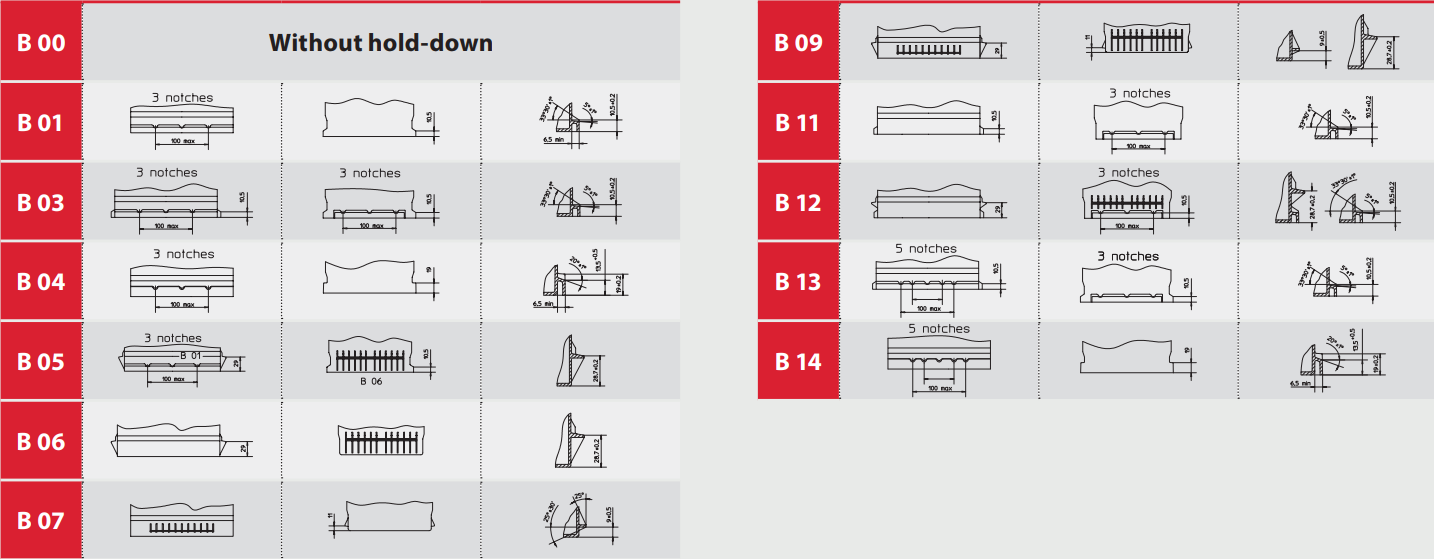

Batérie môžu byť vybavené lištou na spodnej časti, ktorá slúži na ich pripevnenie do vozidla, stroja alebo mechanizmu. Detailný rozpis typov je zobrazený v technickom nákrese nižšie.
V praxi sa najčastejšie stretávame s nasledujúcimi typmi uchytenia:
Typ uchytenia B 00 - Bez spodnej lišty
Typ uchytenia B 01 - Spodná lišta z prednej a zadnej strany batérie, vybavená tromi výrezmi
Typ uchytenia B 03 - Spodná lišta zo všetkých strán batérie, predná aj bočná lišta vybavená tromi výrezmi
Typ uchytenia B 13 - Spodná lišta zo všetkých strán batérie, predná lišta vybavená piatimi výrezmi, bočná lišta vybavená tromi výrezmi
